Layer2是一个大方向。最近一段时间，会围绕L2写一些文章。区块链技术有趣的地方就是一种技术的发展打开了一扇窗。零知识证明的发展拓宽了区块链L2的视角，提供了L2的另外一种实现可能，即zk Rollup。从另外一个角度看，区块链的进步是缓慢的，需要很多优秀的人才跨界把不同的技术揉杂在一起，让不可能成为可能。

matter labs在zk Rollup方向的积累比较深，有一系列的开源项目可以学习。让我们从zkSync开始吧。

zkSync的源代码地址，所有的逻辑使用rust语言开发：

https://github.com/matter-labs/zksync.git

特别注意的是，查看完整源代码需要查看dev分支，并不是master分支。master分支提供编译后的各种执行程序。本文采用的代码的最后一个提交信息如下：

1 源代码目录结构

zkSync项目实现了L2相关的方方面面。查看zkSync的提交记录，这个项目创建于2018年的11月份，已经有两年的开发时间。从matter labs公开的各种项目，matter labs在zk rollup想的很远，也已经走的蛮远。细想想，踏踏实实地思考区块链技术，认认真真地把一小点积累做好。整个源代码目录结构如下：

bin – 一些二进制程序和脚步

contracts – 智能合约逻辑

core – L2的核心逻辑

docker – docker相关的配置

docs – 文档，比较详细的解释了zkSync的协议设计，电路实现，智能合约，K8如何配置，以及如何启动等等。

etc – 配置信息

js – zkSync客户端以及浏览器（explorer）

zkSync的内容比较多，这篇文章主要给大家讲讲zkSync的大体逻辑结构，重点介绍智能合约以及core的相关逻辑。所有zkSync的核心逻辑都实现在core的目录下：

core/circuit – 零知识证明电路实现

core/crypto_exports – 零知识证明底层库封装

core/data_restore – 状态恢复的相关逻辑

core/eth_client – eth客户端的封装

core/loadtest – 压力测试相关逻辑

core/models – zkSync的模型定义

core/plasma – zkSync的状态实现

core/prover – 零知识证明的证明生成引擎

core/server – 各种server的实现，包括eth的监测(watch)和交易发送(sender)，交易费用的计算(fee_ticker)，零知识证明的服务器(prover server)以及API服务等等

core/storage – 所有状态的存储以及持久化逻辑

2 整体架构

zkSync目前主要实现了L2的转账功能。L2有自己的账户系统以及状态。zkSync总体的功能模块以及相互之间的关系如下：

Eth Watch以及Eth Sender负责监控和发送zkSync智能合约的交易。Mem Pool负责收集交易。交易分为两种两种：L1交易和L2交易。Block Proposer将交易打包，并更改世界状态(Plasma State)。在世界状态更改后，通过Block Committer生成证明需要的信息。零知识的证明通过Plonk证明系统生成，其中包括Prover Server和Proving Client。API提供接口实现UI的信息展示和L2的交易提交。

3 L2账户系统和世界状态

zkSync并不需要独立生成新账户。zkSync的L2账户和L1账户一一对应，“共享”一份私钥。

简单的说，L1的私钥的ECDSA签名的结果作为L2账户的私钥。L2账户的秘钥是JubJub曲线上的Scalar值，对应的公钥是对应椭圆曲线上的点。L2的状态包括两部分：账户以及账户下所有Token的余额。

账户以及支持的Token个数定义在etc/env/dev.env文件中：

目前支持2^32个L2账户，2^11个Token。每个L2账户都有一个唯一的编号，从零开始。编号0，默认为Validator的账户。Account节点包括如下信息（其中PubKeyHash就是L2账户的公钥信息）：

每个Token也都有唯一编号。Token节点包括如下信息：

zkSync支持的Token信息由L1智能合约维护，具体逻辑可以查看contracts/contracts/Governance.sol的addToken函数。

4 交易类型和区块

zkSync目前支持如下交易类型（操作类型）：

Noop – 空操作（L2）

Transfer – 转账（L2）

Transfer to new – 转账给新账户（L2）

Withdraw （Partial Exit）- 转出资金（L2）

Deposit -转入资金（L1）

Change pubkey – 更改L2的公钥信息（L2）

Full exit – 退出，从Layer1发起的交易，退出L2（L1）

close操作 – 退出，从Layer2发起的交易（新版本已经废除，L2）

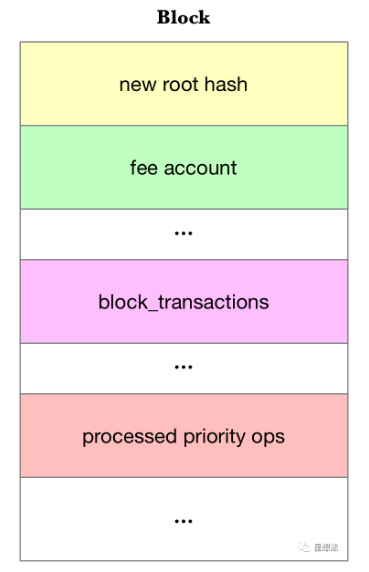

L2的区块信息相对简单，总体的结构如下：

L2的区块信息包括：新的世界状态的树根（new root hash)，区块交易费用接收账户以及多个交易信息。交易信息分为两种：一种是L2的交易，从L2的角度看，这些才是“正常”交易(transaction)；另外一种是从L1发起的交易（Deposit以及Full exit）。

从L1发起的交易，在代码中常常被标记为"Priority"交易。相对来说，从L1发起的交易，相对L2的交易优先级确实更高一些。

以Deposit交易为例，介绍一下L2账户创建的流程：

在L2创建账户，其实涉及到两个交易类型。Deposit是L1的Priority的交易。在Eth Watch监测到交易后，发起L2的交易，并在世界状态添加状态。在账户创建后，再通过Change pubkey更新L2的公钥信息。

5 基本流程

在明确了账户系统以及状态后，整个L2的打包以及更改世界状态的流程还是比较清晰的：

一切从NewTx开始。通过API，创建好的Transaction添加到Mem Pool。详细逻辑可以查看core/server/src/mempool.rs的add_tx函数。Block Proposer每隔一段时间，查看Mem Pool中的有效交易，并打包。详细逻辑可以查看core/server/src/block_proposer.rs的run_block_proposer_task函数。

区块打包成功后，更新世界状态，详细逻辑可以查看core/server/src/state_keeper.rs的execute_tx_batch。

更新了世界状态后，要将最新的世界状态进行证明，详细逻辑可以查看core/server/src/committer.rs的commit_block函数。

证明通过Eth Sender发送给L1。

6 Plonk证明系统

zkSync采用Plonk零知识证明的算法，证明L2的交易和状态的正确性。Plonk零知识证明的算法，和Groth16算法不一样，是Universal的零知识算法。Plonk算法的技术细节后面会单独写文章详细介绍。zkSync设计了相对独立的Plonk证明系统，示意如下：

Plonk证明系统涉及到三个功能模块：Block Committer，Prover Server以及Prover。这三个模块之间的数据传输通过Storage存储模块。Block Committer将Block信息存入Storage，Prover Server从Storage提取Block并生成证明需要的信息，并再次存入Storage，Prover从存储中查看需要证明的信息，生成零知识证明。

Prover Server和Prover之间的调用关系，示意如下：

详细逻辑可以查看core/server/src/prover_server以及core/prover目录。

7 zkSync电路实现

zkSync在bellman的基础上增加了Plonk零知识证明系统。zkSync的电路设计非常有趣，由于篇幅原因，后面会单独介绍zkSync的电路实现原理。简单的说，zkSync采用Chunk设计，将交易切分为多个Chunk，支持不同的区块大小。看zkSync源代码的小伙伴，在理解电路逻辑前，先理解好Chunk的逻辑。

8 状态确定以及L1智能合约

zkSync的交易可以由Layer1或者Layer2的操作发起。简单的说，zkSync的交易经历三个状态：1/Request 2/ Committed 3/ Verified。只有Verified的操作才是确定性状态。从状态的角度看，交易的流程如下图所示：

某个交易在打包后，会将交易对应的Pub Data信息提交到链上，交易进入Committed状态。在交易对应的区块提交证明后，改交易进入Verified的状态，也就是确定性状态。

L1智能合约提供了commitBlock和verifyBlock接口实现Pub Data信息以及证明信息的提交：

具体的逻辑，感兴趣的小伙伴可以查看contracts/contracts/ZkSync.sol源代码。

总结：

zkSync通过zk Rollup协议，实现了L2的转账。zkSync项目非常完整，是学习L2非常好的参考项目。zkSync采用Plonk零知识证明算法向L1证明状态的正确性。Plonk算法是Universal的零知识证明算法，只需要一次可信设置。zkSync电路设计采用Chunk设计，支持不同的区块大小。

来源：Star Li
